Konstrukční zásady
| určíme řetěz (a jeho rozměry z ST str. 543-547) podle diagramu Výkony a otáčky pro řetězy provedení B | |
| zvolíme si počet zubů hnacího kola z1 | |
| průměr roztečné kružnice hnacího kola (t…rozteč článků řetězu) | |
| obvodová rychlost | |
| převodový poměr | |

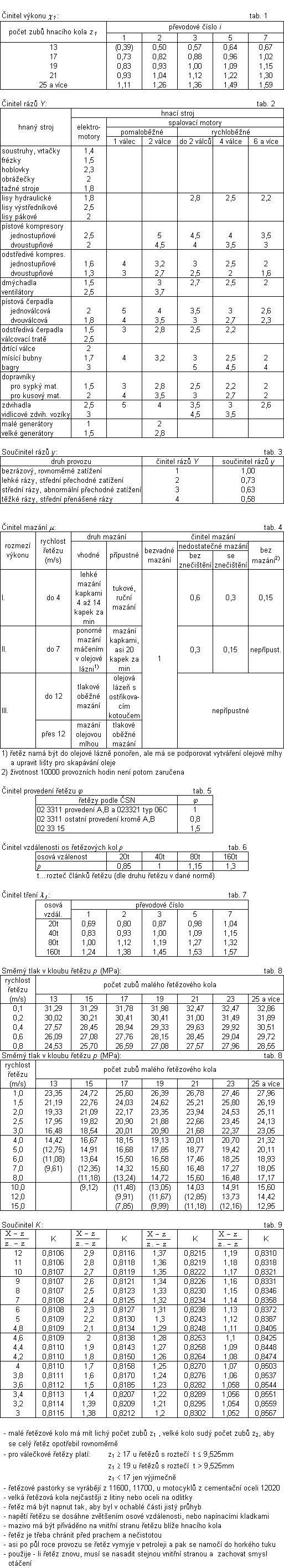

| určíme činitel výkonu χ1 podle tab. 1 | |
| určíme činitel rázů Y podle tab. 2 | |
| určíme součinitel rázů y podle tab. 3 | |
| skutečný činitel výkonu | |
| určíme činitel mazání μ podle tab. 4 | |
| určíme činitel provedení řetězu φ podle tab. 5 | |
| určíme činitel vzdálenosti os řetězových kol ρ podle tab. 6 | |
| jmenovitý výkon | |
| korigovaný jmenovitý výkon, pokud ρ není 1 | |
| překontrolujeme volbu řetězu pro korigovaný jmenovitý výkon podle diagramu | |
kontrolujeme řetěz na tah
| najdeme v ST pro zvolený řetěz hmotnost 1 m řetězu m´, a zatížení při přetržení FPt | |
| odstředivá síla působící na obvodu řetězového kola | |
| síla působící na obvodu kola | |
| tažná síla přenášená řetězem | |
| bezpečnost proti přetržení při statickém zatížení - musí platit | |
| bezpečnost proti přetržení při dynamické zatížení | |
kontrolujeme řetěz na otlačení
| najdeme v ST pro zvolený řetěz plochu kloubu S (někdy A) | |
| určíme činitel tření λ1 podle tab. 7 | |
| skutečný činitel tření | |
| určíme směrný tlak p v kloubu řetězu podle tab. 8 | |
| dovolený tlak pd (MPa) | |
| výpočtový tlak v kloubu řetězu | |
| musí platit | |
| počet článků řetězu - výsledek se zaokrouhlí na celé číslo, pokud možno sudé | |
| určíme součinitel K podle tab. 9 | |
| přesná osová vzdálenost | |
| síla působící na ložiska | |
